切割样品：JK509三维五轴高速激光切管机参数：型号JK509匹配激光功率1500W激光波长1070nm光束质量＜0.373mrad最小线宽≤0.15mm冷却方式水冷管材切割范围圆管：φ15-85mm方管：15x15-60x60mm最大加速度1.2G切割精度±0.3mm；管材弯曲度≤2mm/m上料方式手动（选配自动）一次填料重量最重可承重0.5t手动/自动上料长度范围4000/

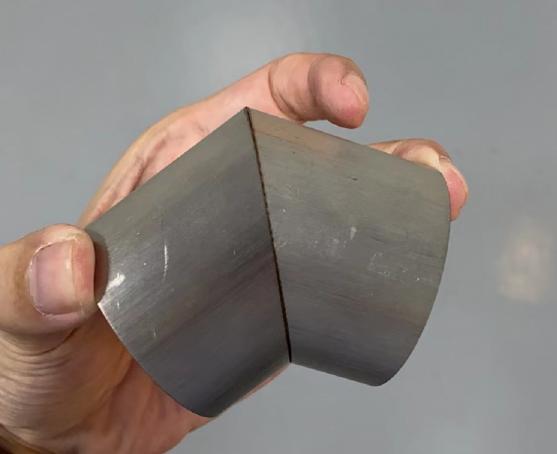

切割样品：
DZ095三维五轴高速激光切管机参数：
型号 | DZO95 |
匹配激光功率 | 1500W |
激光波长 | 1070nm |
光束质量 | ＜0.373mrad |
最小线宽 | ≤0.15mm |
冷却方式 | 水冷 |
管材切割范围 | 圆管：φ15-85mm 方管：15x15-60x60mm |
最大加速度 | 1.2G |
切割精度 | ±0.3mm；管材弯曲度≤2mm/m |
上料方式 | 手动（选配自动） |
一次填料重量 | 最重可承重0.5t |
手动/自动上料长度范围 | 4000/6200mm |
设备重量 | 2.6t（手动上料） |
占地面积 | 9.5mx2.2m（手动上料架可调长度） |
DZ095三维五轴高速激光切管机特点介绍：
1、 加工速度快！加速度可高达1.2G；
2、 尾料短：40-60mm
3、 全自动上料（可选配）；
4、 适用性强，可切割圆管、方管、异型管；
5、 自主开发系统：支持总线，响应快，操作简单，可根据需求进行二次开发；
6、 自带套料软件，可实现快速编程；
7、 切割管径范围：圆管φ15-85mm；方管15x15-60x60mm。
8、 支持坡口切割
DZO95三维五轴高速激光切管机设备使用分析：
序号 | 内 容 |
1 | 供电容量： ≥120KVA |
2 | 供电要求：（1）三相电压稳定度＜±5%；（2）三相电源不平衡度＜ 2.5%（注：电源电压不允许有突跳和突然断电,否则容易对激光器造成损坏；要有良好接地（接地电阻小于3欧姆）。 |
3 | 压缩空气供气要求： （1）供气容量：≥0.8m3/min （2）供气压力：≥7bar （3）结露点温度不高于5℃ （4）含油量≤0.01ppm 固体颗粒≤0.01μm |
4 | 切割用辅助气体：氧气（O2）/氮气（N2）：纯度 ≥99.99% |
5 | 切割板（管）材：黑皮、光滑、平整、无锈、轧制均匀，达到ISO或国内宝钢公司标准。 |
6 | 安装现场要求：1、设备安装地基不能有沉降，按乙方提供地基图纸要求施工；2、温度要求：[5-30]℃； 3、湿度要求：＜70%；4、在设备安装调试好后对激光器进行隔断并加装空调 |
7 | 设备操作人员应具备中专以上文化水平，应具有操作电脑及一般数控机床的经验；设备应配备一台编程电脑。 |
安装调试
l 合同中所提供的所有设备全部由我公司负责完成安装及调试：签订合同后我公司在最短时间内确定设备具体安装位置，并在合同生效后5个工作日内提供设备地基图；安调调试前，贵公司应根据我公司提供的设备基础图纸要求，严格做好设备地基，确保安装场地后，工程师即自带工具进行设备的安装调试工作，并在10天内负责完成设备的安装、调试、技术指标测试、培训、验收并交付使用；
l 安装调试及所派人员的相关费用由我公司承担。
物流运输
l 交货地点为贵公司安装现场；
标准包装，适用长途汽车运输，防潮、防锈、防震；适用于整体吊装，并注明起吊重心和吊装部位；
l 运输方式：汽车运输，我公司负责运费和保险；
l 每件包装箱内附一份详细装箱单和质量合格证；在包装箱中附有设备说明书及其他文件和资料。装箱单在包装箱外，合格证在包装箱内。
设备验收
a、 验收标准：按照我公司和贵公司签订的合同中的技术协议验收。
b、 最终验收
l 我公司完成设备的安装、调试和自检后，在需方现场进行验收，内容包括：对全部货物的数量、型号规格、功能、技术指标等进行检验验收；对双方认可的典型样件进行激光切割加工；
l 双方做好验收情况记录，并对验收结果给出评价，由双方签字认可后方可进行性能考核。
c、最终验收的其它说明
l 如因场地辅助设施(电源、周边环境等)故障或环境不符合设备正常工作要求而造成验收中断，需方应立即修复，确保设备正常工作应有条件。
l 在验收过程中，若发现设备有缺少，损坏或不符合合同条款和质量标准的情况，我公司将负责补齐、更换，由此引起的相关费用由我公司承担。
技术培训
我公司负责免费技术培训。安装调试完毕后，对贵公司操作人员进行不少于5天的技术指导培训，直至操作人员能熟练掌握设备结构技术原理及设备的正确编程、操作、检查、修理及保养
主要的培训内容如下：设备的结构及原理；设备的编程、操作、维护保养与一般故障诊断；激光加工工艺；设备常有故障及故障的排除方法（包含机械、电器、气动部分）；激光加工安全教育等
售后服务
1、设备终验收严格签字后，整机质量保证期为一年；
2、如果质保期内系统零部件出现质量问题，我公司受过良好训练的服务工程师将随时提供电话或现场服务。由于设备本身质量原因造成的任何损伤或损坏，我公司负责进行免费更换零件及服务，但常规消耗品（如外部操作光纤、光学镜片、切割喷嘴）以及属于用户违规操作责任事故者除外；
3、质保期内，我方在接到需方维修通知后，2小时内专人跟进作出答复，若电话、微信或传真仍无法排除故障，我公司技术服务人员可在24小时内赶到（不含路途时间）；
4、质保期外，我公司依然为需方提供广泛而优惠的技术支持服务、整机、辅机定期维保及备件供应；对所提供产品提供全程维护服务，并随时提供设备相关的日常咨询与指导，设备改进及维修技术方面的信息及资料；
5、我公司备有充足的备品备件，可及时向需方提供技术和备件服务，满足设备运营、维修需要；
6、我公司定期安排项目工程师到用户现场进行免费技术回访服务；
7、我公司开发新品种和利用新技术过程中，免费提供有关技术服务及技术支持（如软件升级服务）。
核心部件
1、自主研发核心激光切割软件，支持总线控制，专业高效，系统稳定，操作简单，软件提供丰富的激光切割参数，灵活排样及刀路编辑能力、引入引出、桥接、共边、曲线平滑等功能一应俱全。

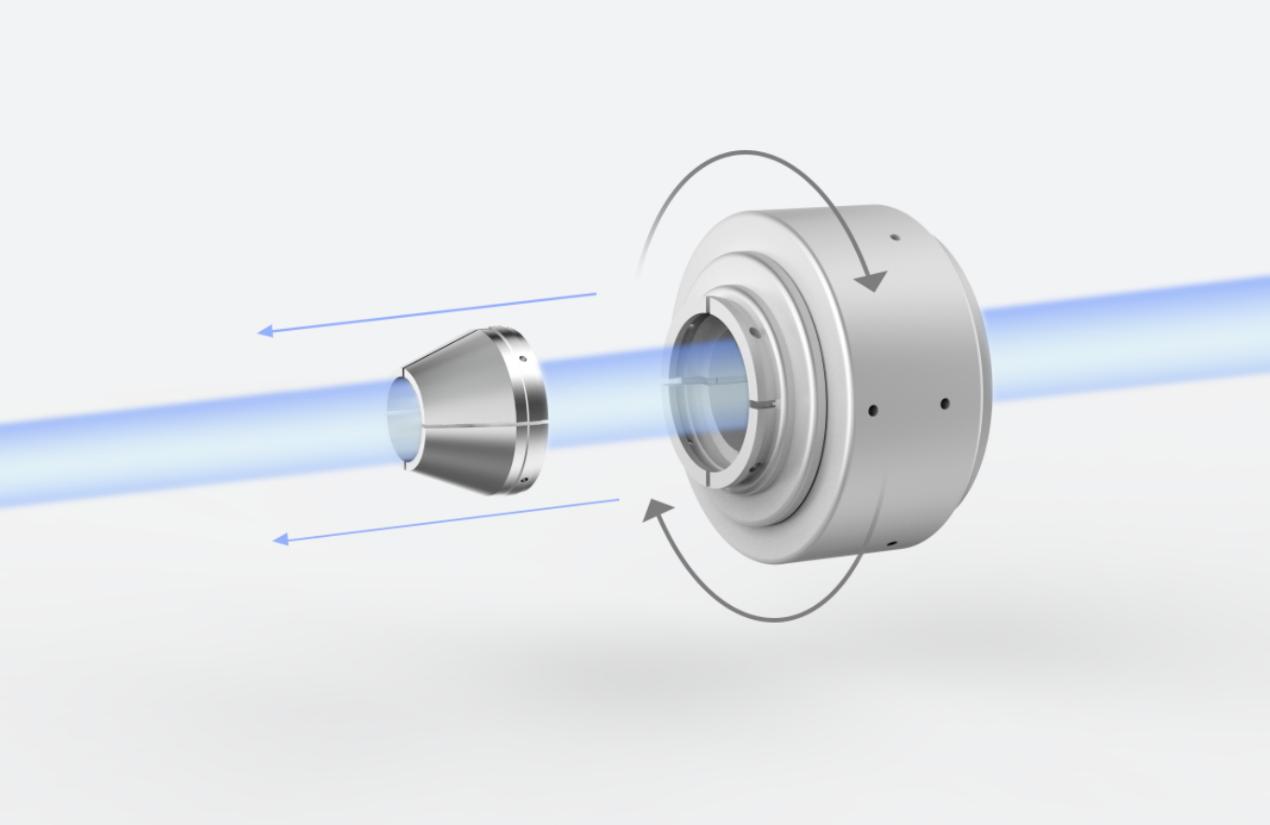

2、卡盘采用四爪中空回转气动卡盘，该种类卡盘转速可达 150 转，夹紧响应时间快，因使用等管径夹头，所以不会夹花夹伤管材表面。经过专用培训，具有上岗资格的人员，不同规格需更换相应规格夹头，更换时间 3 分钟。

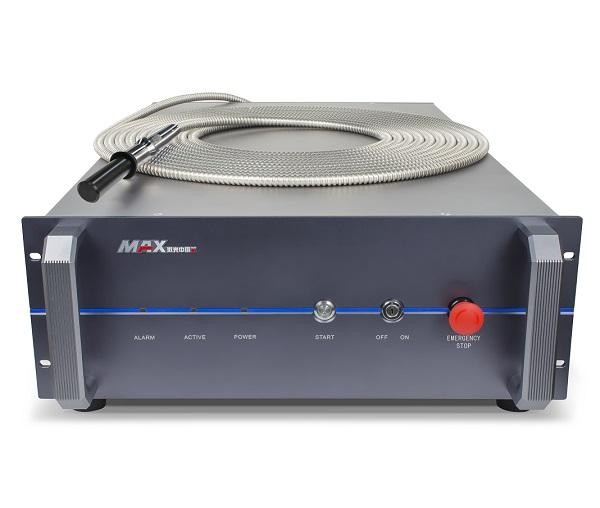

3、我公司光纤激光切割机均采用业界一流水平的创鑫激光器，其性能稳定，关键部件使用寿命参考激光器使用说明书，设备整体质量得到安全保障。激光器可以产生卓越的光束质量，切割线条更精细，工作效率更高，加工质量更好。全封闭恒温激光器工作环境，更有效保证激光器的稳定工作。

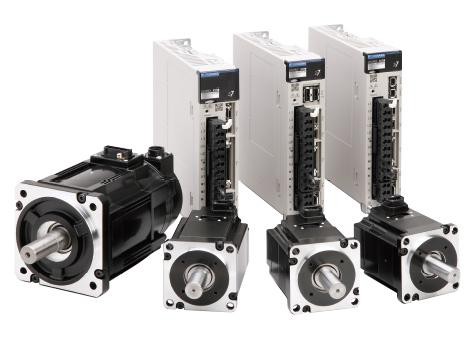

4、伺服电机：台达或安川
◆ 有助于超高速、超精密控制的伺服性能。最大限度发挥装置性能，解决课题。
◆ 台达电机独创的“免调整功能”进一步深化。无需繁琐的调谐作业，动作稳定。
◆ 可在严酷环境下使用且节能的伺服。可在全球范围内顺利构建最佳系统。
◆ 符合安全标准，实现可视化可安全运行系统。
